Innovación en sensores para una mejor inspección.
Inspección de Ductos

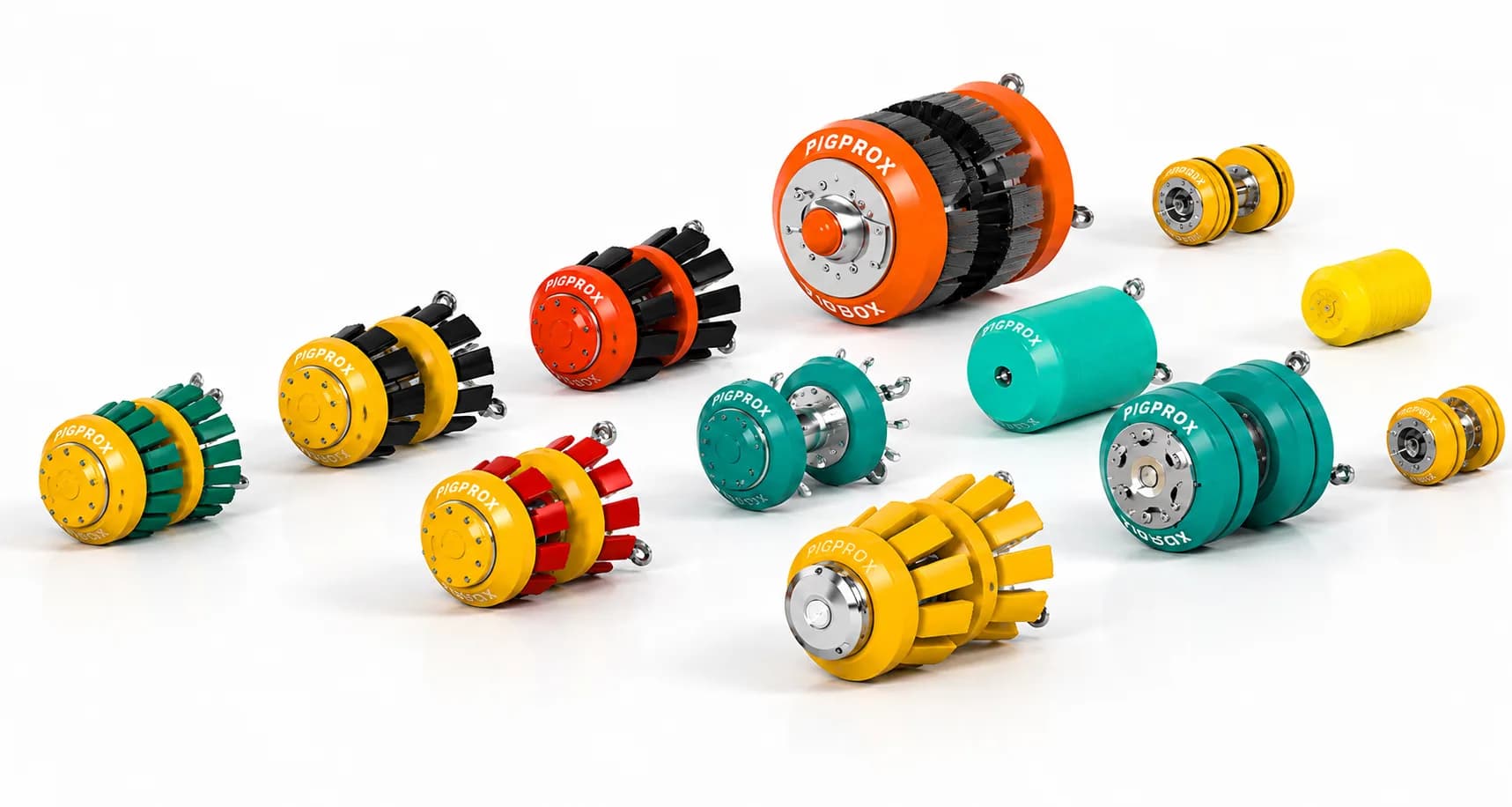

Diablos Instrumentados
PIGPROX es una compañía especialista en desarrollar tecnología de Inspección de Ductos, con su base de operaciones principal en Houston, Texas.
Comprometidos en innovación y soluciones específicas, PIGPROX continuamente desarrolla soluciones avanzadas en tecnología de sensores, diseño mecánico, electrónica, hardware y software.
La alianza de DUTCHWERK y PigProx representa una sinergia que prolonga la vida útil de los ductos en distintas áreas.
Datos y capacidades del sistema
- Tecnología ILI / diablos instrumentados.
- Detección de metal loss y pérdida de espesor.
- Registro de deformaciones y geometría interna.
- Ubicación GPS de anomalías para planificación de mantenimiento.
Especificaciones técnicas
Características
| Propiedad | Especificación |
|---|---|
| Rango de tamaño | 3” a 56” |
| Longitud de herramienta | 11.75 – 15 m (38.5 – 49.2 ft) |
| Materiales aplicables | Acero al carbono, acero inoxidable, tuberías de composite y otros materiales conductores |
| Capacidad de curvatura | > 1.5D |
| Presión diferencial de arranque | 20 MPa (2,914 psi) |
| Temperatura de operación | -20 °C a 80 °C (-4 °F a 176 °F) |
| Capacidad de identificación de defectos | Soldaduras, tees, uniones, válvulas, bridas, taps, etc. |
Rango de tamaño
3” a 56”
Longitud de herramienta
11.75 – 15 m (38.5 – 49.2 ft)
Materiales aplicables
Acero al carbono, acero inoxidable, tuberías de composite y otros materiales conductores
Capacidad de curvatura
> 1.5D
Presión diferencial de arranque
20 MPa (2,914 psi)
Temperatura de operación
-20 °C a 80 °C (-4 °F a 176 °F)
Capacidad de identificación de defectos
Soldaduras, tees, uniones, válvulas, bridas, taps, etc.
Parámetros de desempeño
| Propiedad | Especificación |
|---|---|
| Medio aplicable | Gas y líquidos |
| Peso de herramienta | 1.5 – 20 kg (3.3 – 44.1 lbs) |
| Trampa PIG compatible | Trampas PIG estándar, de paso total, bypass temporal y receptor |
| Paso de deformaciones | 90% de compresión |
| Velocidad de operación | 0.1 – 5 m/s (0.33 – 16.25 ft/s) |
| Presión de operación | ≤ 10 MPa (≤ 1,450 psi) |
| Capacidad de detección de defectos | Pérdida de metal interna, grietas en la superficie interna, picaduras, abolladuras, arrugas y anomalías en juntas |
Medio aplicable
Gas y líquidos
Peso de herramienta
1.5 – 20 kg (3.3 – 44.1 lbs)
Trampa PIG compatible
Trampas PIG estándar, de paso total, bypass temporal y receptor
Paso de deformaciones
90% de compresión
Velocidad de operación
0.1 – 5 m/s (0.33 – 16.25 ft/s)
Presión de operación
≤ 10 MPa (≤ 1,450 psi)
Capacidad de detección de defectos
Pérdida de metal interna, grietas en la superficie interna, picaduras, abolladuras, arrugas y anomalías en juntas
El servicio incluye:
Mejor inspección de grietas gracias a tecnología patentada.

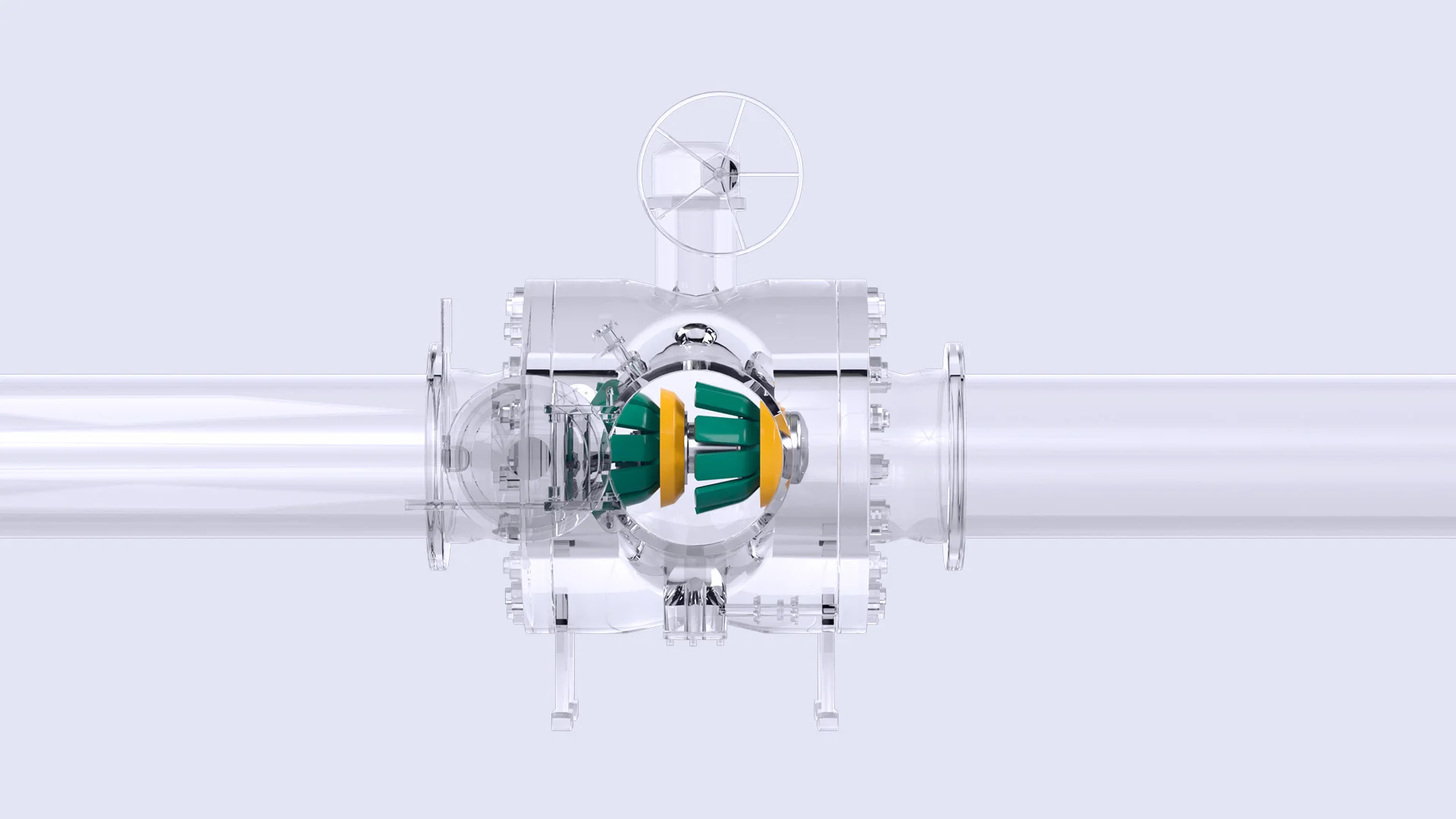

Soluciones integrales para la apertura y recepción de válvulas.

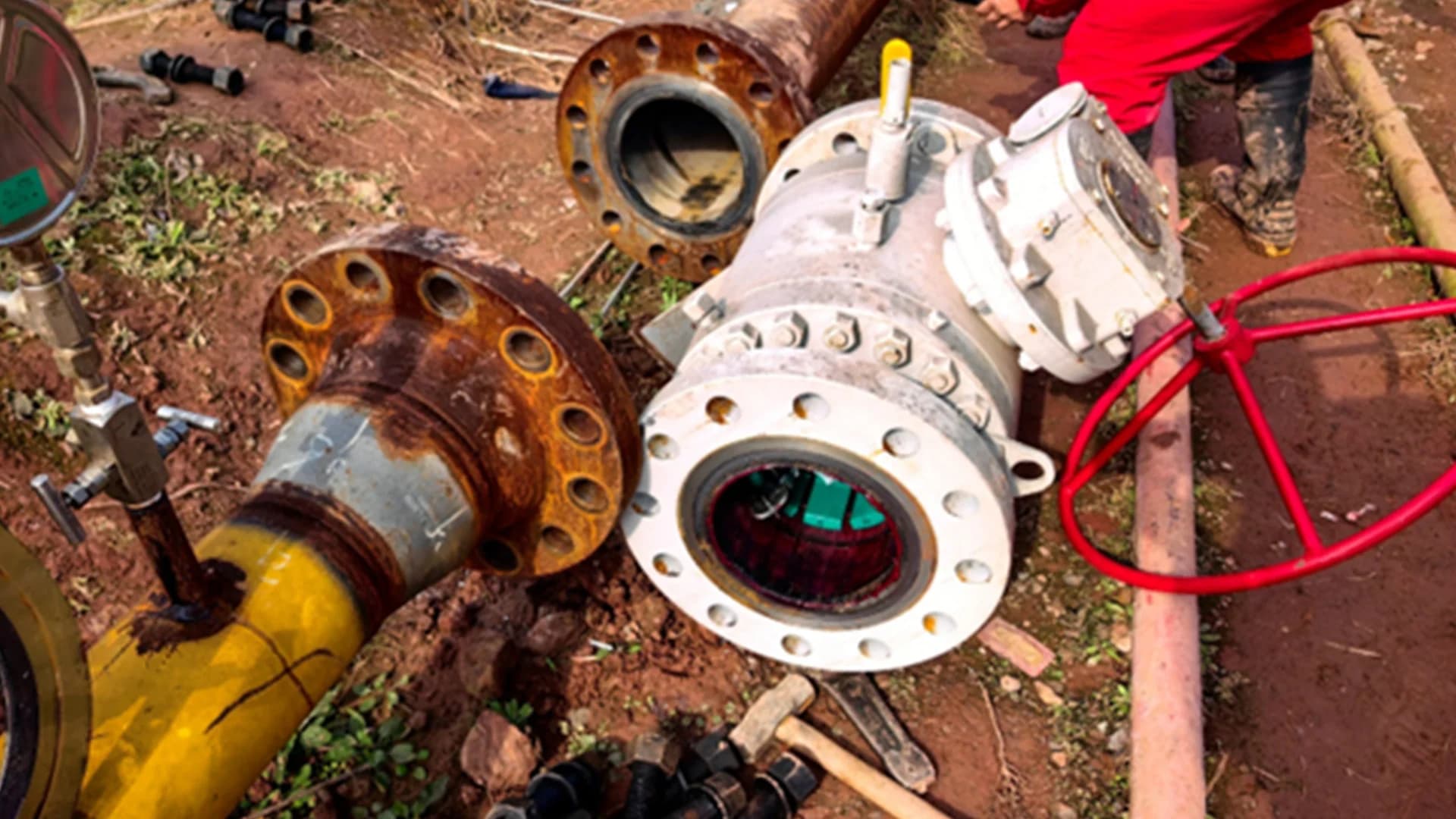

Opciones para tuberías de diámetro pequeño.

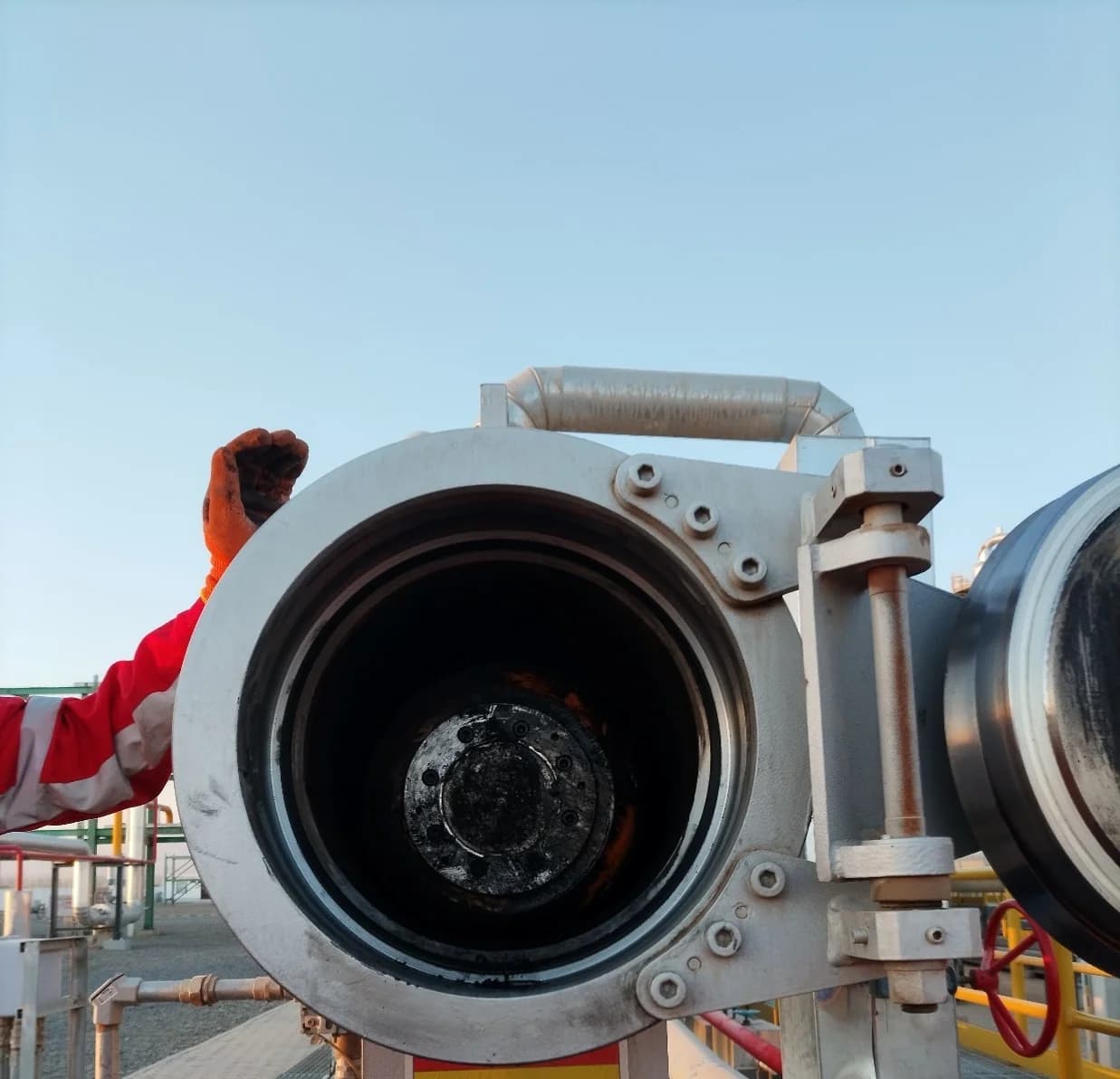

Diseño más ligero, excelente para tuberías de baja presión y rio abajo. No daña el recubrimiento del ducto.
